->首页->产品->影像测量仪->VMS

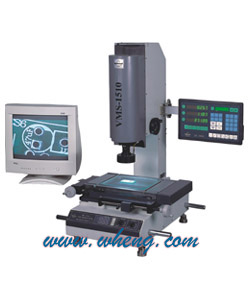

VMS标准型 影像测量仪

一、仪器用途
   VMS标准型影像测量仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
二、仪器特点
   仪器采用彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统;
   由二坐标工作台、光栅尺与DC-3000电箱组成数字测量及数据处理系统;
   仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;
   仪器备有RS232接口,与计算机连接后,采用专门测量软件M2D可对测绘图形进行处理及输出。

三、仪器规格参数

仪 器 型 号

VMS-1510G

VMS-2010G

VMS-2515G

VMS-3020G

VMS-4030G

金属台呎寸 (mm)

354 ×228

404 ×228

450 ×280

500 ×330

606 ×466

玻璃台呎寸 (mm)

210 ×160

260 ×160

306 ×196

350 ×280

450 ×350

运动行程 (mm)

150 ×100

200 ×100

250 ×150

300 ×200

400 ×300

仪器重量 ( kg )

100

110

120

140

240

外形尺寸 (长)х(宽)х(高) mm

756 х 540 х 860

756 х 540 х 860

720 х 950 х 1020

测量与瞄准系统

摄影机:彩色 1/3″CCD摄影机

变焦物镜倍率: 0.7~4.5X 工作距离:108mm

视频总倍率 : 40~255X 物方视场:7~1.1mm

双十字线发生器 数显分辨率:0.001mm

Z轴升降:150 mm

X、Y坐标测量示值误差≤ (3+L/75)μm L为被测长度(单位:mm);

照明:表面光源与透射光源均用LED,亮度可调 电源: 220V(AC),50HZ,30W


四、仪器标准配置及选购件
   ( 0.5X附加镜,2X附加镜,特殊配备0.5X镜筒 )


仪器配件

1X镜筒 (标准配备)

0.5X镜筒 (选购)

工作距离 (mm)

变焦镜

0.7X~4.5X

0.7X~4.5X

附加镜

视频倍率

物方视场 (mm)

视频倍率

物方视场 (mm)

0.5X (选)

20X~128X

14~2.2

10X~65X

28~4.4

189

标准配置

40X~255X

7~1.1

20X~130X

14~2.2

108

2 X (选)

80X~510X

3.5~0.6

40X~260X

7~1.1

38
