一、仪器特点

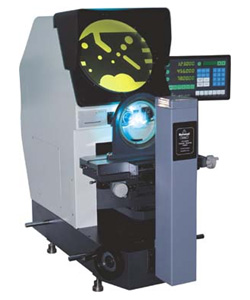

CPJ-3020Wφ300mm卧式投影仪是一种集光、机、电、电脑一体化的精密高效光学计量仪器。它被广泛应用于机械、模具、工具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。可用它高效检测各种形状复杂工件的轮廓尺寸和表面现状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。

二、仪器规格参数

投影屏	直径：300mm，旋转范围：0~360o；数显分辨率：1'或0.01o
物镜	倍率：	10X（标）	20X（选）	50X（选）	100X（选）
	工作距离：	77.7	44.3	38.4	25.3
	物方视埸：	φ30	φ15	φ6	φ3
工作台	工作台尺寸:400X150
	测量范围:X=200,Z=100;调焦范围:Y=75(调焦)
	X、Z轴数显分辨率：0.001,坐标示值误差≤(4+l/25)μm
2D数据处理系统	D C-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
仪器照明	透射24V 150W,反射24V 150W(带照明光纤)
仪器电源	110V/220V,50/60Hz，400W
仪器尺寸	长X宽X高（mm）：1090×830×1010
仪器重量	160kg
选购件	微型打印机、光学寻边器、M2D软体等，详情请查阅投影仪附件明细
