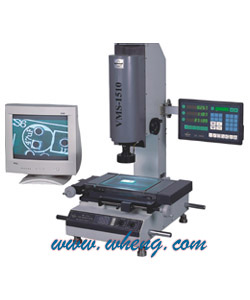

一、仪器用途
   VMS增强型测量仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、塑胶等行业广泛使用。
二、仪器特点
   仪器采用彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统；
   由二坐标工作台、光栅尺与DC-3000电箱组成数字测量及数据处理系统；
   仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；
   仪器备有RS232接口，与计算机连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。

三、仪器规格参数

仪器型号		VMS-1510F	VMS-2010F	VMS-2515F	VMS-3020F	VMS-4030F
工作台	金属台呎寸 (mm)	354 ×228	404 ×228	450 ×280	500 ×330	606 ×466
	玻璃台呎寸 (mm)	210 ×160	260 ×160	306 ×196	350 ×280	450 ×350
	运动行程 (mm)	150 ×100	200 ×100	250 ×150	300 ×200	400 ×300
仪器重量 ( Kg )		100	110	120	140	240
外形尺寸 (长х宽х高) mm		756 х 540 х 860		756 х 540 х 860		720 х 950 х1020
测量与瞄准系统		摄影机：日本原装 1/2″彩色CCD攝影機
		变焦物镜倍率（美国 NAVITAR）： 0.7~4.5X 工作距离：92mm
		视频总倍率： 30~190X 物方视场：10.6~1.6mm
		双十字线发生器数显分辨率：0.001mm
Z轴升降：150 mm		X、Y坐标测量示值误差≤（3+L/75)μm L为被测长度(单位：mm)
照明：表面光源与透射光源均用LED，亮度可调电源：220V(AC)，50HZ，30W

四、仪器标准配置及选购件 ( 0.5X附加镜，2X附加镜，特殊配备0.5X镜筒 )

仪器配件	1X镜筒 (标准配备)		0.5X镜筒 (选购)		工作距离 (mm)
变焦镜	0.7X～4.5X		0.7X～4.5X
附加镜	视频倍率	物方视场 (mm)	视频倍率	物方视场 (mm)
0.5X (选)	15X～95X	20～3.2	7.5X～4.8X	40～6.4	175
标准配置	30X～190X	10～1.6	15X～95X	20～3.2	92
2 X (选)	60X～380X	5～0.8	30X～190X	10～1.6	36
