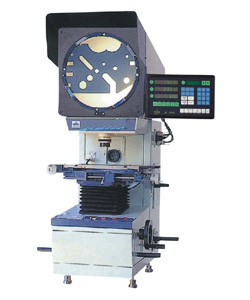

3000系列 反像投影仪
一、仪器用途
   CPJ-3000系列数字式测量投影仪是光、 机、电一体化的精密高效测量仪器.影像与工件完全同向,正立直观。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
二、仪器特点
   仪器光学系统质量优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75)um L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。

三、仪器规格参数
仪器型号
CPJ-3007
CPJ-3010
CPJ-3015





金属台面尺寸(mm)

260×152
306×152
340×152

玻璃台面尺寸(mm)

125×100
175×100
196×96

X座标行程(mm)

75
100
150

Y座标行程(mm)

50
50
50

Z座标行程
(调焦用)(mm)

90(调焦)
90(调焦)
90(调焦)

仪器测量精度

3+L/75
3+L/75
4+L/75

X,Y座标数显解析度:0.0005

投影屏

投影屏尺寸(mm):312,使用范围 > 300 (刻有米字线)。

投影旋转范围:0~360o

旋转角度数显解析度:1'或0.01o

物镜

放大倍数: 10X(必备) 20X(选) 50X(选) 100X(选)

物方线视场(mm) 30 15 6 3

物方工作距(mm) 77.7 44.3 24.5 25.3

数据处理系统

Dc-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测

仪器照明

透射与反射照明光源均为24V,150W卤素灯

仪器电源

110V/220V(AC),50/60Hz,总功率400W

冷却方式

强制风冷(3轴流风扇)

外形尺寸

770×550×1100
770×550×1100
770×550×1100

仪器重量

单位:kg

120
125
130
选购件
微型打印机、光学寻边器等,详情请查阅投影仪附件明细
