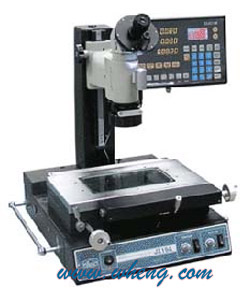

JX19A 数字式工具显微镜
JX19A数字式测量工具显微镜是制造行业的计量部门或车间检查站广泛使用的一种多用途计量仪器。仪器采用高象质光学显微镜,并具有精密二坐标工作台,以光栅尺作为长度测量传感器,具有较高的测量精度和操作效率。
仪器的用途十分广泛,其典型测量对象有:
1、 测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等。
2、 测量各种刀具、模具、量具的几何参数。
3、 测量印刷电路板上的线条宽度、距离和元件焊装孔的尺寸和位置。
JX19A数字式测量工具显微镜配有多功能数显箱,其功能包括:坐标点和采集和直线、圆、圆弧等元素的构造,进一步可以求取各元素的位置,角度以及各元素间的距离,交点等相关要素,能完成各种复杂的测量工作。
二、技术规格
工作台坐标测量范围(㎜):
X坐标:0~200 Y坐标:0~100
X、Y坐标显示当量: 0.001㎜
工作台坐标示值准确度:(4+L/50)μm,
其中L为被测长度,单位:㎜
中央显微镜放大率:30X
物镜放大率:3X
目镜放大率:10X
显微镜的物方视场直径(㎜):6.6
工作台最大荷重(kg):15
